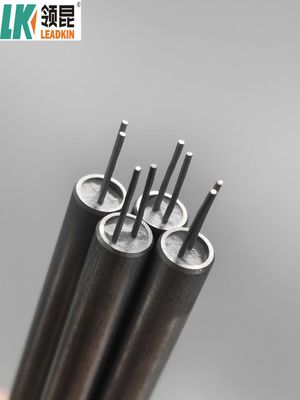

Korosi tahan Mineral terisolasi Kabel Metal Lapisan Luar Dia 0.5-12.7mm

Rincian singkat:

 Jenis:K/N/E/J/T/S/R/B

Tempat Asal: Zhejiang, Cina (Daratan)

Keakuratan: I-0,4%t, II-0,75%t, III-1,5%t

Jumlah inti: 2,3,4,6

Bahan isolasi timbal mineral anorganik: Ni, Cu

Isolator: 99,6% kemurnian tinggi MgO

SertifikatISO9001, IATF16949, CE

Aplikasi: menghubungkan dengan termokopel dan mesin instrumen

Bahan sarung: 0Cr18Ni10Ti,SS304S, SS316L, SS316, Cu

Diagram selubung (mm): φ3.0, φ4.0, φ6.0, φ8.0

Tipe untuk Wire Sheath Tipe K:

Media pengukuran suhu dan kondisi layanan yang berbeda berdampak pada umur layanan dan rentang suhu termokopel lapis baja, data dalam tabel hanya data yang direkomendasikan.

Keakuratan untuk Wire Sheath Tipe K

Tentang produk ini:

Sebuah probe suhu termokopel adalah jenis sensor suhu yang menggunakan efek termoelektrik untuk mengukur suhu.prinsip kerja, jenis, aplikasi, dan pertimbangan:

Gambaran umum
Definisi: Sebuah probe suhu termokopel terdiri dari dua kawat logam yang berbeda yang dihubungkan di satu ujung, yang menghasilkan tegangan yang sesuai dengan perbedaan suhu.Tegangan ini dapat diukur dan dikonversi menjadi pembacaan suhu.

Konstruksi
Kawat: Probe terbuat dari dua logam konduktif yang berbeda (biasanya tembaga, nikel, kromel, alumel, dll.) yang membentuk persimpangan.
Junction: Titik di mana dua kabel dihubungkan disebut junction pengukuran atau panas.
Isolasi: Kawat seringkali terisolasi dengan bahan yang dapat menahan suhu tinggi, seperti keramik atau serat kaca, tergantung pada aplikasinya.
Lembar: Seluruh perakitan dapat dikelilingi oleh lapisan pelindung yang terbuat dari logam atau keramik, yang melindungi termokopel dari lingkungan.
Prinsip Kerja
Efek Seebeck: Ketika dua logam yang berbeda bergabung bersama dan terkena gradien suhu, tegangan (tegangan termoelektrik) dihasilkan di persimpangan.Kebesaran tegangan ini berkaitan dengan perbedaan suhu antara simpang panas dan simpang dingin.
Pengukuran: Tegangan yang dihasilkan diukur dan dikonversi menjadi suhu menggunakan data kalibrasi khusus untuk jenis termokopel.

Jenis termokopel
Termokopel dikategorikan berdasarkan komposisi logamnya, yang menentukan rentang suhu dan akurasi.

Jenis K (Chromel-Alumel):

Kisaran suhu: -200°C sampai 1260°C
Umum digunakan dalam aplikasi tujuan umum.
Tipe J (Iron-Constantan):

Kisaran suhu: -40°C sampai 750°C
Berguna dalam aplikasi suhu rendah.
Tipe T (Copper-Constantan):

Kisaran suhu: -200°C sampai 350°C
Cocok untuk aplikasi kriogenik.
Tipe E (Chromel-Constantan):

Kisaran suhu: -200°C sampai 900°C
Menawarkan tegangan keluaran tinggi dan cocok untuk pengukuran suhu rendah.
Jenis N (Nicrosil-Nisil):

Kisaran suhu: -200°C sampai 1300°C
Cocok untuk aplikasi suhu tinggi dan menawarkan stabilitas yang baik.
Jenis S (Platinum-Rodium):

Kisaran suhu: 0°C sampai 1600°C
Digunakan dalam aplikasi presisi tinggi, terutama di laboratorium.

Aplikasi:

• Incinerator limbah padat
• Sinter logam bubuk
• Memasak bahan keramik
• Pemanas gas atau minyak
• Mesin penukar panas yang menggunakan bahan bakar
• Pemanas kotak
• Pembangkit energi berbasis nuklir atau hidrokarbon
• Dan banyak lagi...

• Kabel sarung digunakan dalam berbagai aplikasi, termasuk:
• Kabel perumahan
• Sistem listrik komersial
• Mesin industri
• Distribusi daya
• Instalasi luar ruangan
• Peralatan tugas berat
• Resistensi Lingkungan:
• Banyak kabel sarung dirancang untuk tahan terhadap kelembaban, bahan kimia, radiasi UV, dan fluktuasi suhu, sehingga cocok untuk berbagai lingkungan.
• Pertimbangan Saat Memilih Kabel Lapisan:
• Persyaratan aplikasi: Pilih jenis kabel selimut berdasarkan aplikasi tertentu, mempertimbangkan faktor-faktor seperti perlindungan mekanis, paparan lingkungan, dan persyaratan listrik.
• Kepatuhan terhadap Standar: Pastikan kabel memenuhi kode listrik dan standar keselamatan yang relevan untuk wilayah Anda (misalnya, NEC di Amerika Serikat).
• Tegangan Rating: Memverifikasi bahwa tegangan rating kabel sesuai dengan aplikasi Anda.
• Metode pemasangan: Pertimbangkan bagaimana kabel akan dipasang (misalnya, saluran, pengeboran langsung, dll.) dan pilih jenis sarung yang sesuai dengan metode pemasangan tersebut.
• Singkatnya, kabel selimut adalah komponen penting dalam instalasi listrik, memberikan perlindungan, isolasi, dan fleksibilitas untuk berbagai aplikasi.

Gambar produk:

Informasi Perusahaan:

A. Produk utama

B. Paket

Kami menambahkan tabung penyusut panas dan film plastik untuk memastikan ketahanan isolasi yang tinggi.

Kecuali catatan penandaan, kami juga memiliki kartu masuk dan laporan tes untuk setiap kabel kumparan.

C. Mi kabel Produksi jalur

Kami memiliki produk profesional berkualitas tinggi, serta lini produk dan peralatan canggih.Semua produk memenuhi standar kualitas internasional dan sangat dihargai di berbagai pasar yang berbeda di seluruh duniaBersamaan dengan meningkatnya permintaan pasar, kami terus memuaskan pelanggan dengan memperbarui produk untuk meningkatkan sistem produksi, meningkatkan kualitas.

Pemberitahuan pesanan:

1Kutipan yang tepat.

2- Konfirmasi harga, istilah perdagangan, lead time, istilah pembayaran dll.

3. penjualan LEADKIN mengirim Proforma Faktur dengan segel LEADKIN.

4Pelanggan mengatur pembayaran untuk setoran dan mengirim kami slip bank.

5. Tengah Produksi-kirim foto untuk menunjukkan jalur produksi yang Anda dapat melihat produk Anda di. Konfirmasi waktu pengiriman diperkirakan lagi.

6. Akhir Produksi-Produksi Massal produk foto.

7. Pelanggan melakukan pembayaran untuk saldo dan LEADKIN kapal barang. Menginformasikan nomor pelacakan dan memeriksa status untuk klien.

8Pemesanan selesai sempurna ketika Anda menerima barang dan puas dengan mereka.

9. umpan balik ke LEADKIN tentang kualitas, layanan, umpan balik pasar & saran. dan kita akan melakukan lebih baik.

1.Apa keuntungan menggunakan termokopel?

Jangkauan suhu yang luas.

Waktu respons cepat.

Desain sederhana dan tangguh.

Relatif murah.

Dapat digunakan di berbagai lingkungan, termasuk kondisi ekstrim.

2Apa kekurangan dari termokopel?

Output non-linear, membutuhkan kalibrasi.

Keakuratan mungkin lebih rendah daripada sensor suhu lainnya (seperti RTD).

Membutuhkan kompensasi persimpangan referensi untuk pengukuran yang tepat.

Sangat rentan terhadap gangguan elektromagnetik.
